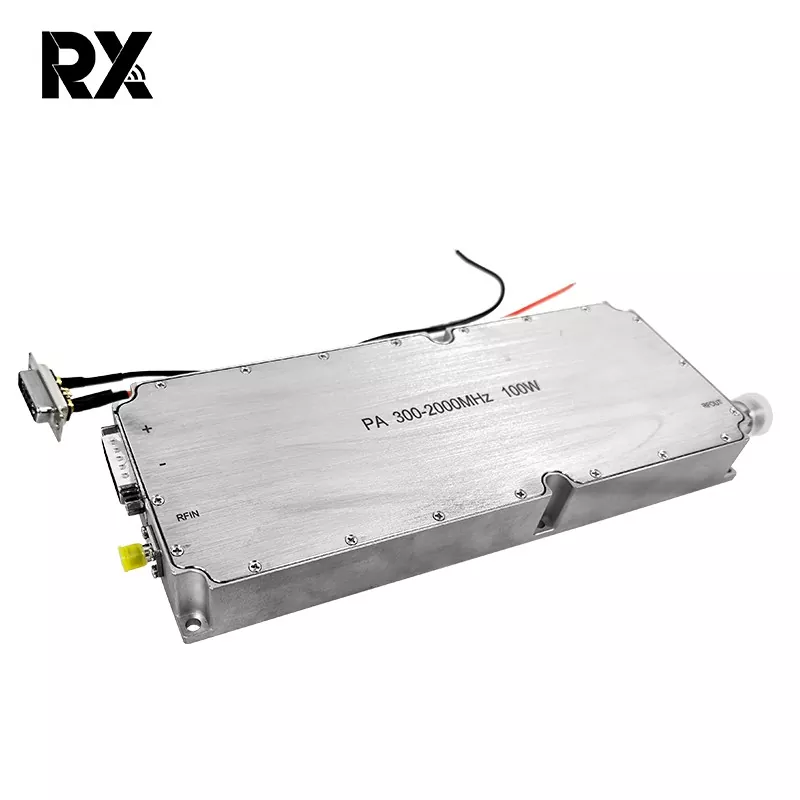

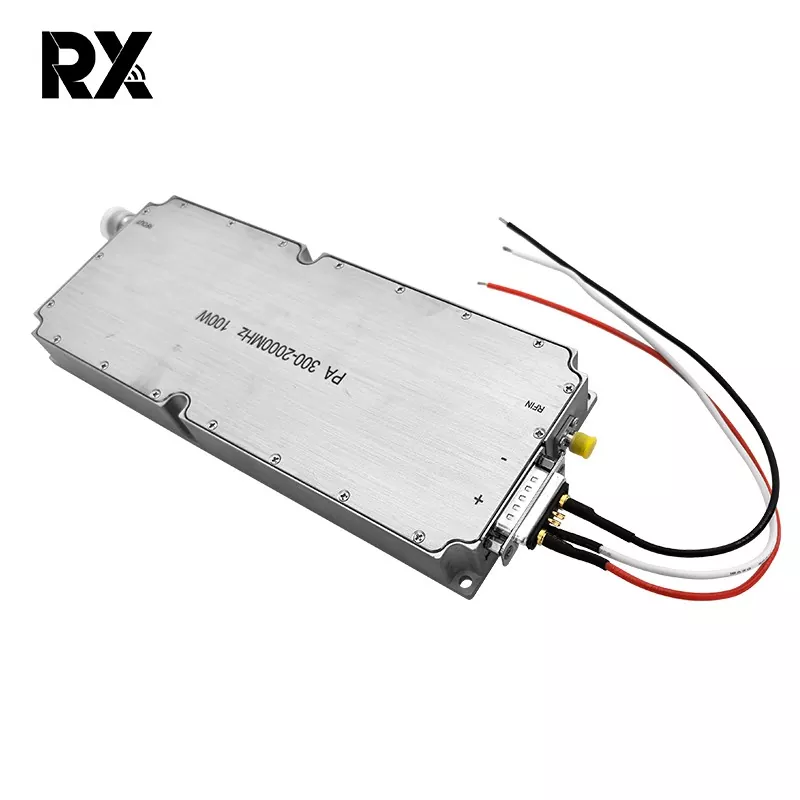

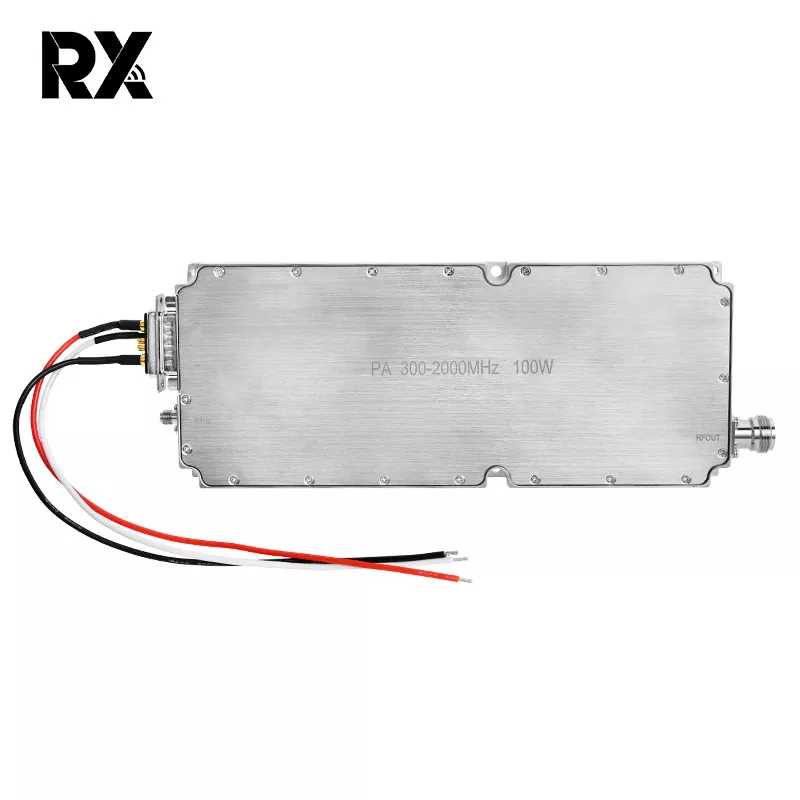

100 W RF võimsusvõimendi moodul 300 -2000 MHz 32 V 8A kõrge võimendus

100 W RF-võimsusvõimendi moodul on suure võimsusega võimendimoodul, mis on loodud spetsiaalselt professionaalsete RF-süsteemide jaoks. See katab ülilaia töösagedusriba 300–2000 MHz ja toetab 32 V alalisvoolu toiteallikat ning selle nimitöövool on 8 A. 100 W RF võimsusvõimendi moodul 300–2000 MHz 32 V 8A High Gain võib tõhusalt lahendada RF-signaali edastamise võimsusprobleeme ja seda kasutatakse laialdaselt traadita side, RF testimise, tööstusliku juhtimise ja muudes valdkondades.

Saada päring

Tootekirjeldus

Sellel moodulil on 100 W suur võimsus, 300–2000 MHz lai sagedusriba ja tööstuslik töökindlus. 100 W RF võimsusvõimendi moodul 300–2000 MHz 32 V 8A High Gain ei lahenda mitte ainult "nõrku signaali ei saa pikkade vahemaade taha edastada", vaid ka kohaneda RF-süsteemide vajadustega mitme stsenaariumi korral.

Toote spetsifikatsioon

Ei.	Kirjeldus	Sümbol	Min	Tüüp		Max	Üksus	Märkus
1.	Töösagedus	BW	300			2000	MHz
2.	Sisendvõimsus	Pin		2			dBm
3.	Väljundvõimsus CW	±1,5	49	50.5			dBm	Pidev laine
4.	Võimsuse suurendamine	Gp		48.5			dBm	@ Pin = 2 dBm
5.	Võimsuse suurendamise tasasus	△Gp		±1,5			dB	@ Pin = 2 dBm
6.	Sisend Return Loss	S11		-15			dB
7.	Tööpinge	Vdc	28	32		32	V
8.	Praegune tarbimine	A		8		11	A	@ Pout＞80W
9.	RF-pistiku sisend		SMA, naine

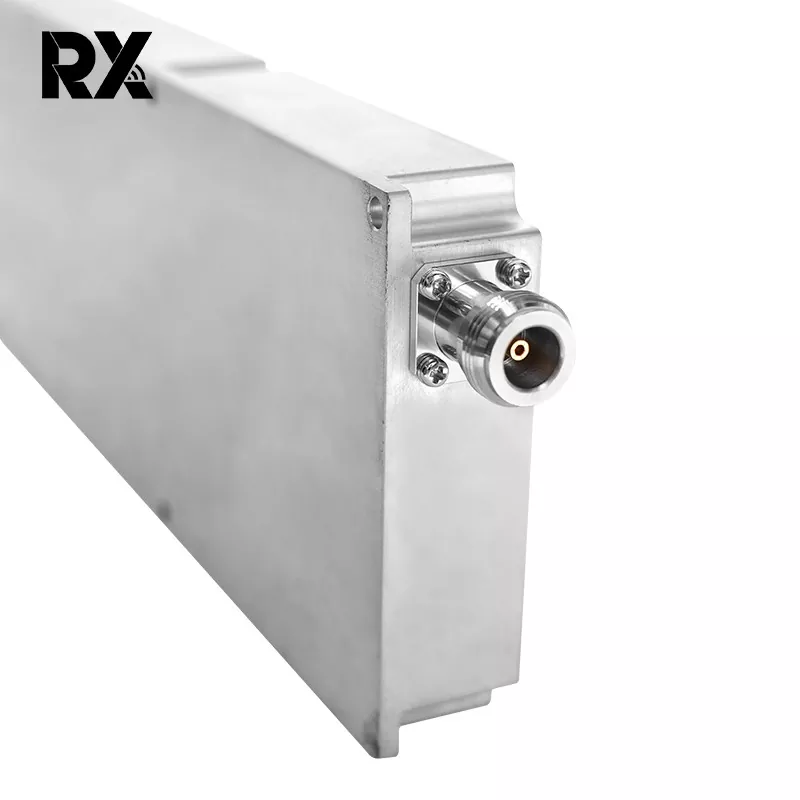

10.	RF-pistiku väljund		N- Naine
11.	Kaal		0.95				Kg

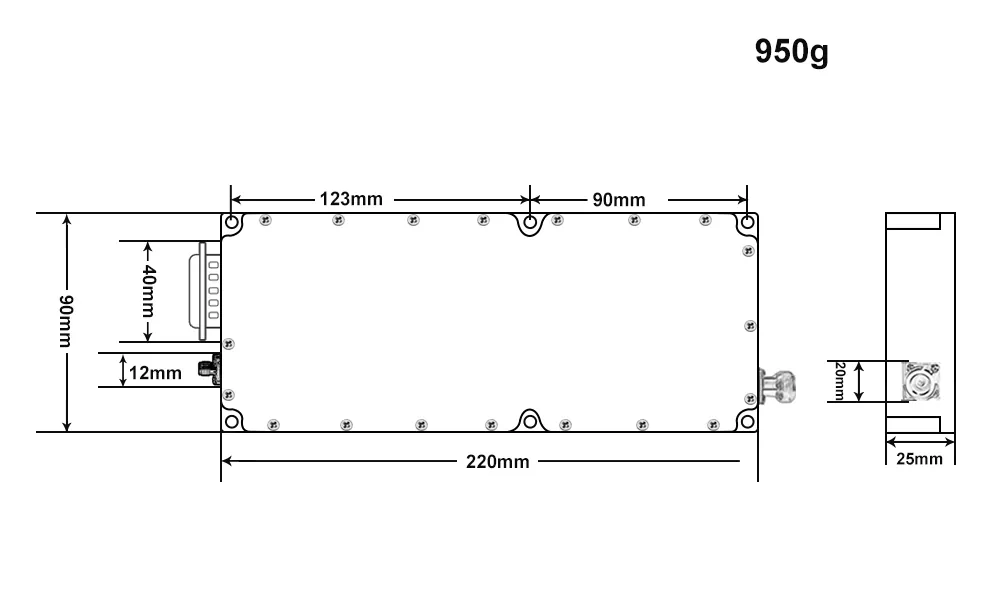

12.	Pikkus * Laius * Kõrgus		2209025			mm
13.	Maksimaalne sisendvõimsus	PinMax	≤10			dBm

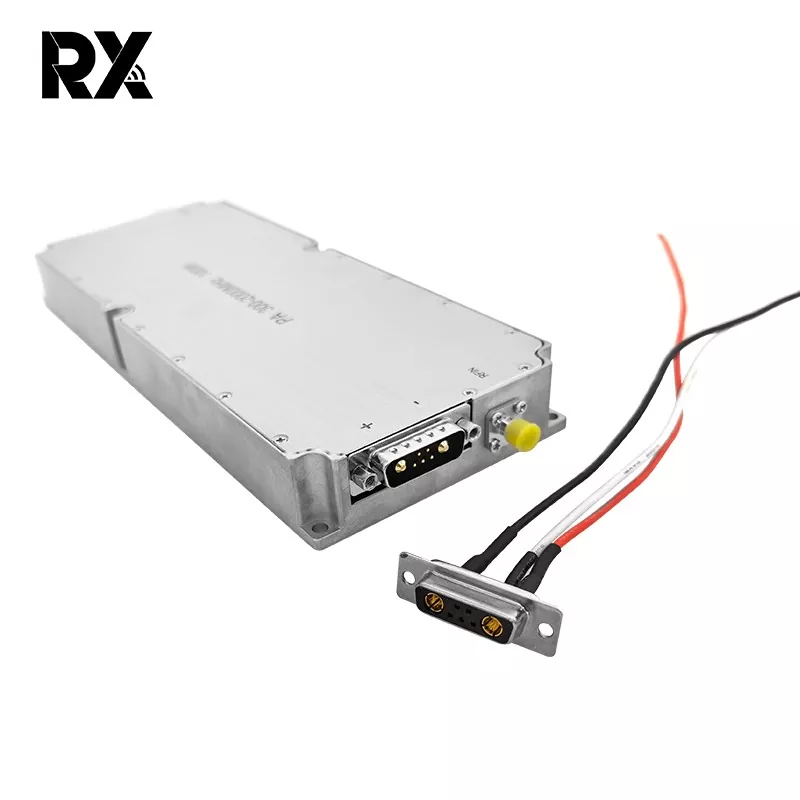

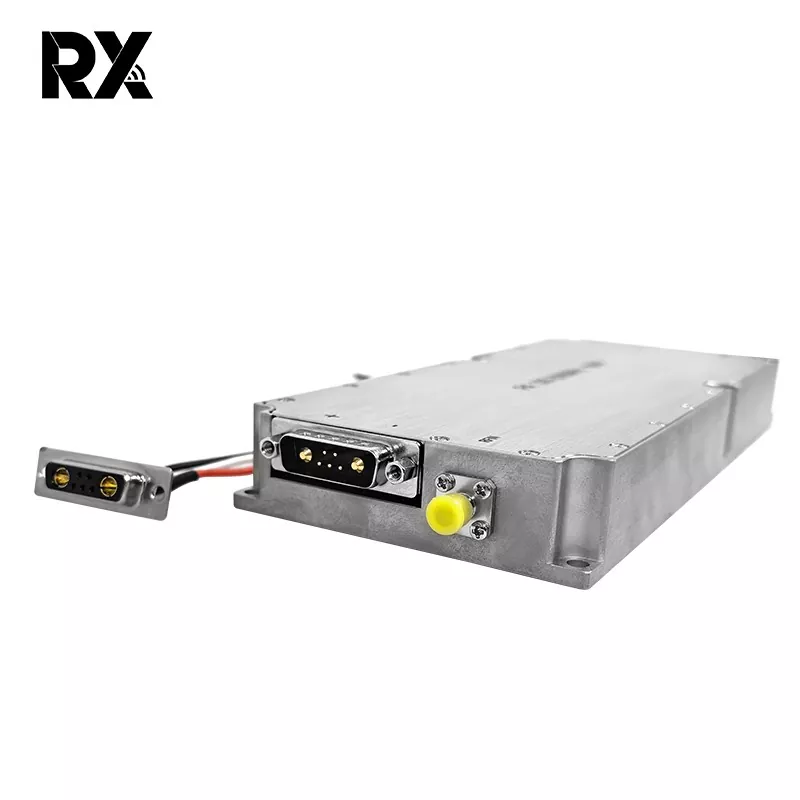

14.	Liidese määratlus (7W2 naine)	VDD	A1		28Vdc
		GND	A2		Maapind
		Ülevoolukaitse	1		Tavaline töö: 0 V Ülevoolukaitse: +5V			Ülevoolukaitse @ 25A
		Kaitse ülekuumenemise eest	2		Tavaline töö: 0 V Kaitse ülekuumenemise eest: +5V			Ületemperatuur
		Luba	3		5V~Vdd:SEES 0V:VÄLJAS			kaitse@100 ℃
		GND	4		Maapind
		osariik	5		Tavaline töö: 0 V Riigikaitse: +5V
