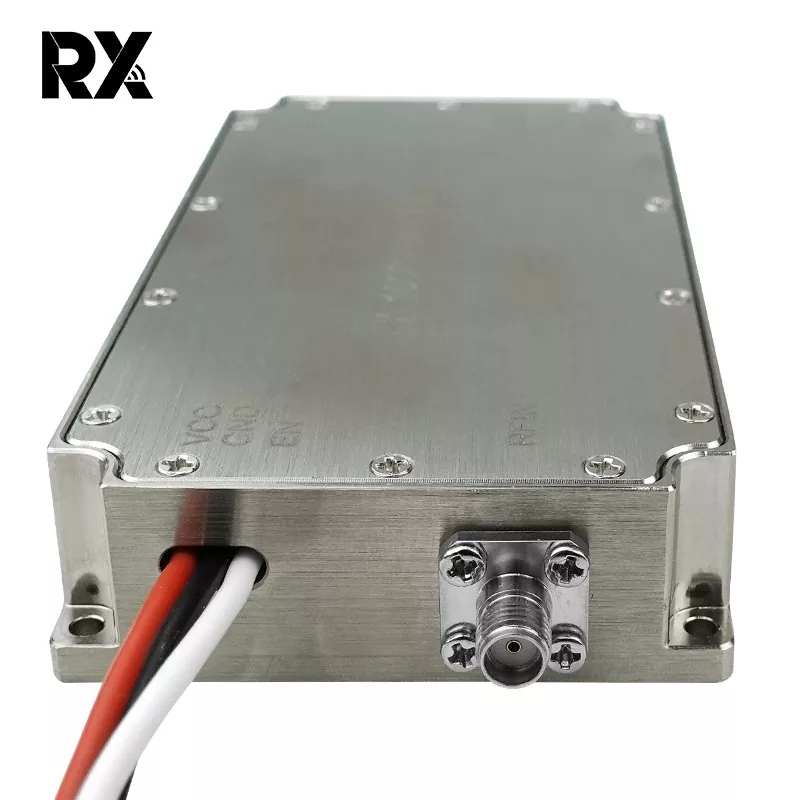

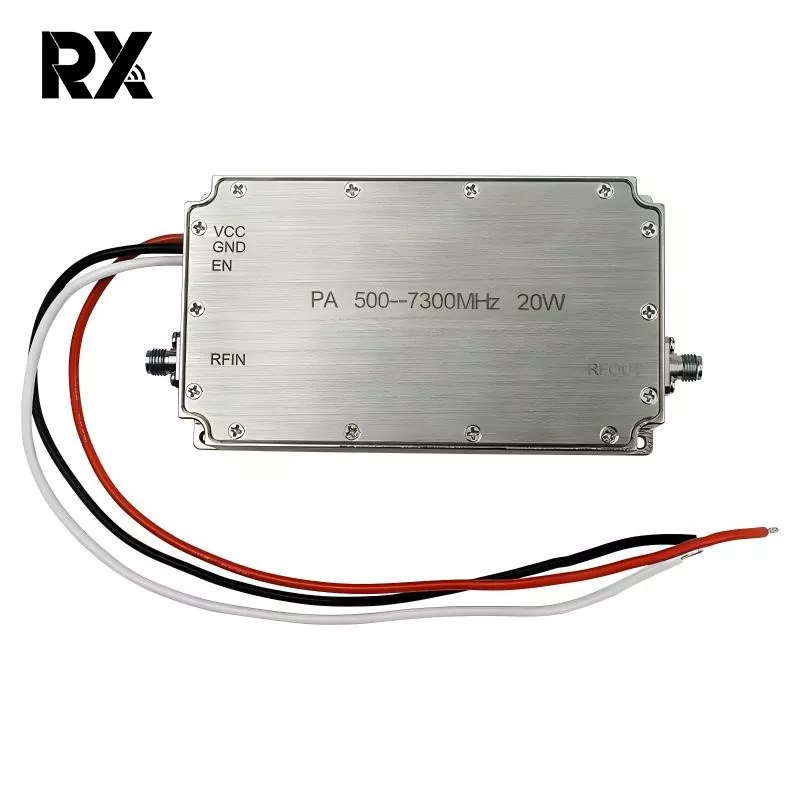

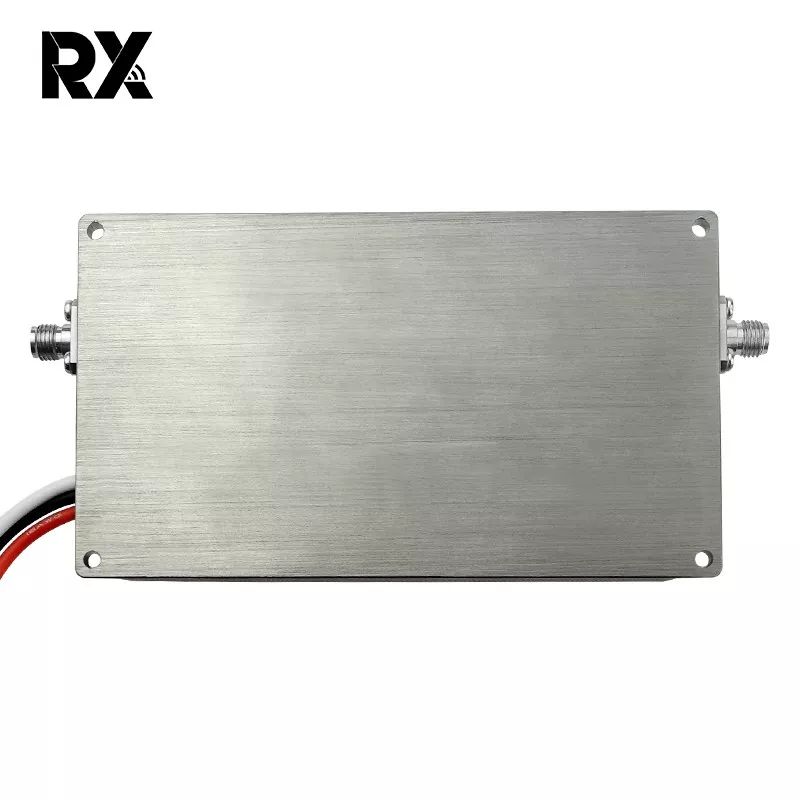

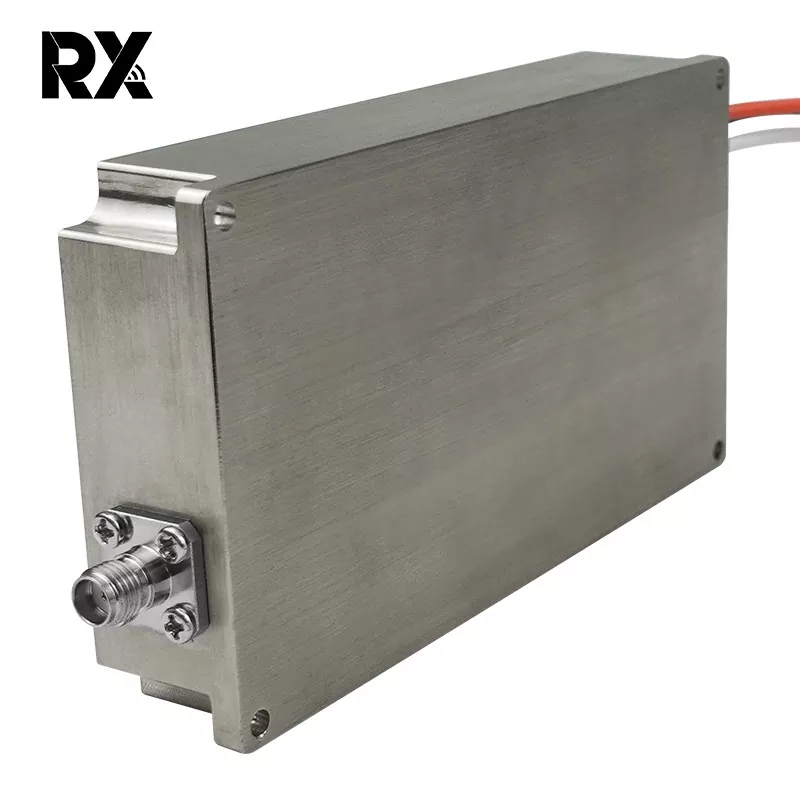

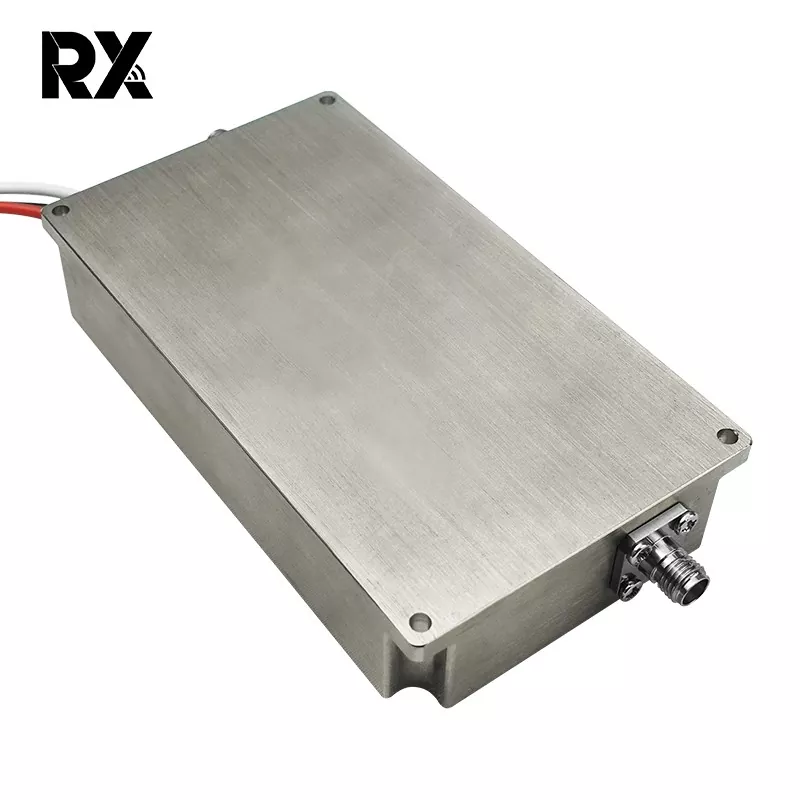

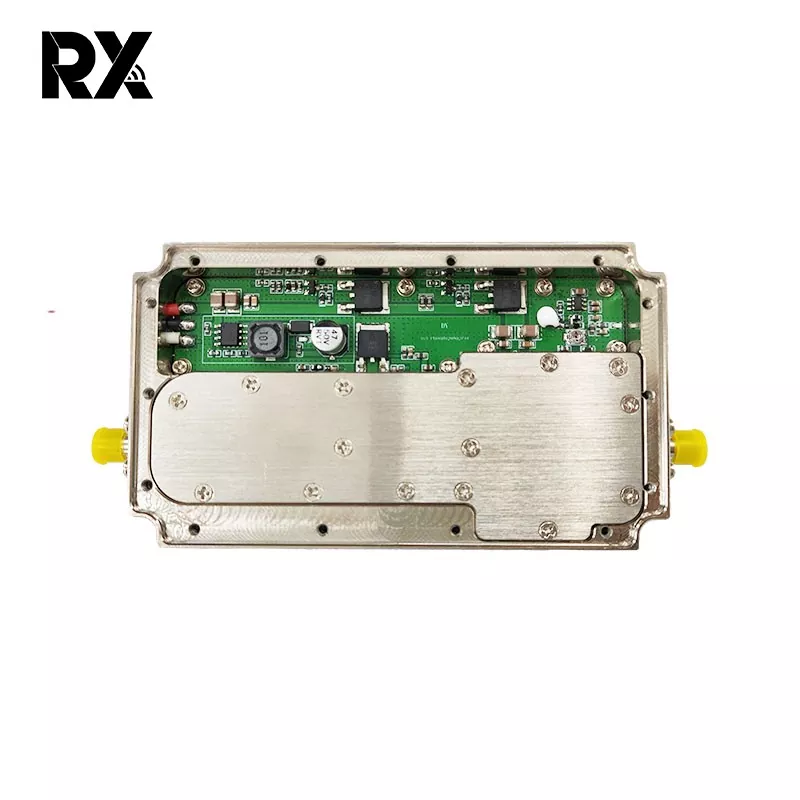

20W 500-7300MHz ülilairiba võimsusvõimendi

See on 20 W 500–7300 MHz signaaliallikata ülilairiba võimsusvõimendi. See mängib otsustavat rolli süsteemi toite jaotuses ja liinikaitses. Kuigi see ise võimendust ei paku, suudab see ülilaias ribalaiuses 500 MHz kuni 7,3 GHz täpselt summutada, sobitada või isoleerida kuni 20 W võimsaid signaale.

Saada päring

Tootekirjeldus

Peamised eelised:

See 20 W 500–7300 MHz võimsusvõimendi kiip katab 500–7300 MHz, kattes samaaegselt L, S, C ja osa X-ribadest, võimaldades ühes kiibis mitut kasutust. See vähendab sagedusjaoturi komponentide arvu, vähendades seega suurust ja säästes kulusid. See hõlbustab häireribade vahel vahetamist, välistades vajaduse väliste signaaliallikate ja antennide järele. Üks lairibakiip suudab toime tulla häiretega alates madalatest sagedustest, tavalistest ribadest kuni kõrgete sagedusteni.

Põhifunktsioon:

Lairiba transiiveri lingis varustab see 20 W ajami võimsust, mis ületab eelmise etapi piiri, tasemeni, millega järgmine kiip suudab hakkama saada, vältides järgneva LNA/mikseri kokkusurumist või läbipõlemist. Talub hetkevõimsust ≥ 20 W. Kui järgmises etapis tekib antenni mittevastavuse või avatud vooluahela tõttu peegeldunud võimsus, siis see 500–7300 MHz 20 W võimsusvõimendi neelab/nõrgendab peegeldunud energiat, et kaitsta eelmise etapi jõutransistore.

See võimsusvõimendi, mis on sisestatud kahe võimsusvõimendi astme vahele, võib vähendada tagasivoolukadu 3–6 dB võrra, vähendada astmetevahelist peegeldust, summutada isevõnkumist ja parandada astmetevahelist isolatsiooni.

20W 500-7300MHz ülilairiba võimsusvõimendi spetsifikatsioon (TC=25℃)

Ei.	Kirjeldus	Sümbol	Min	Tüüp		Max	Üksus	Märkus
1.	Töösagedus	BW	500			7300	MHz
2.	Sisendvõimsus	Pin		0			dBm
3.	Väljundvõimsus CW	Psat	42.5	43		44	dBm	Pidev laine
4.	Võimsuse suurendamine	Gp		43			dBm	@ Pin = 0 dBm
5.	Võimsuse suurendamine Tasasus	△Gp		±1,5			dB	@ Pin = 0 dBm
6.	Sisend Return Loss	S11		-15			dB
7.	Tööpinge	Vdc	24	30		36	V
8.	Praegune tarbimine	A		2		3	A	@ Pout = 10 ~ 15 W
9.	RF-pistiku sisend		SMA, naine
10.	RF-pistiku väljund		SMA, naine
11.	Kaal			0.278		0.3	Kg
12.	Pikkus * Laius * Kõrgus		1056020			mm
13.	Maksimaalne sisendvõimsus	PinMax	≤10			dBm
14.	Liidese määratlus	VDD	A1		24Vdc
		GND	A2		Maapind
		Luba	1		5V~Vdd:SEES 0V:VÄLJAS
	Üldmõõde	Märkus. 1、 Üldmõõtmed on ainult viitamiseks； 2、 Suurust saab vastavalt kliendi nõudmistele vastavalt suurendada või vähendada； 3、 Sisendliidese, väljundliidese ja toiteallika liidese asukohti saab muuta vastavalt klientide tegelikele vajadustele；
	Üldmõõde

Toimivuskõverad (tegelikud mõõdetud proovid, 25 °C, 28 V)

Sagedus	sisend	24V			30V			36V
(MHz)	(dBm)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)	Pout (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
