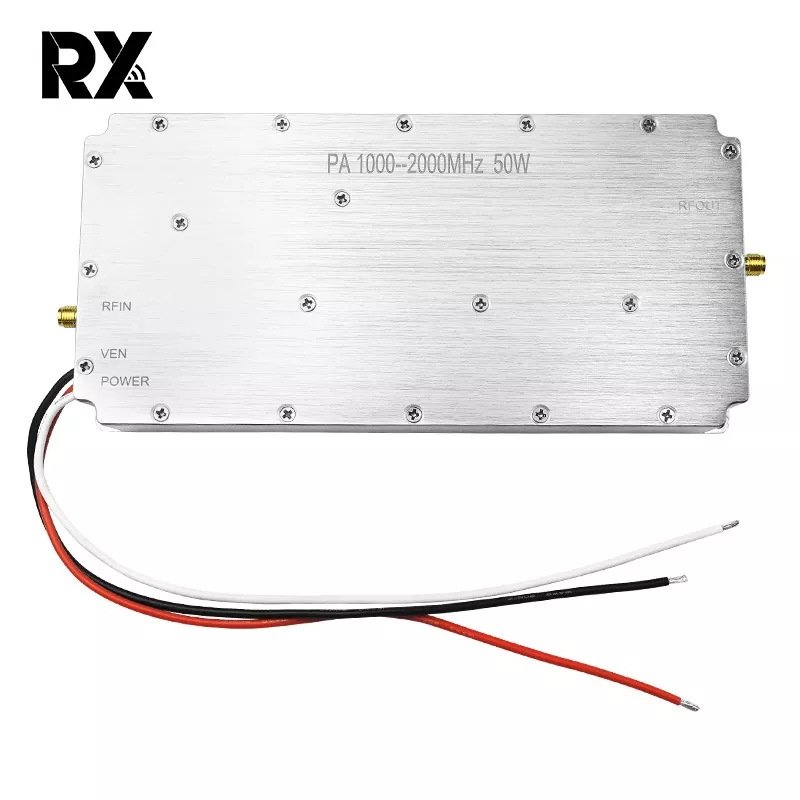

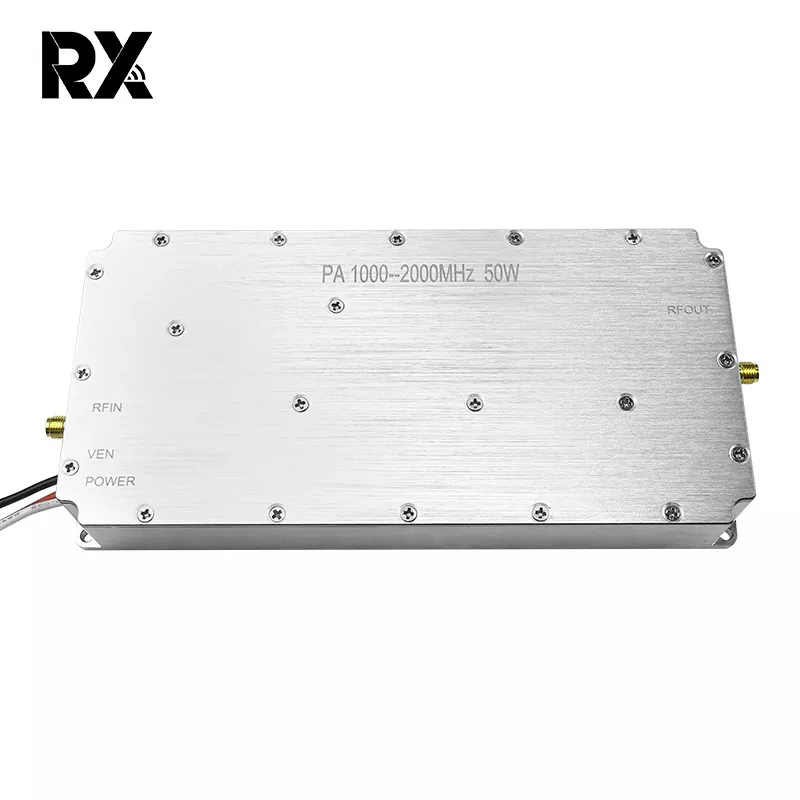

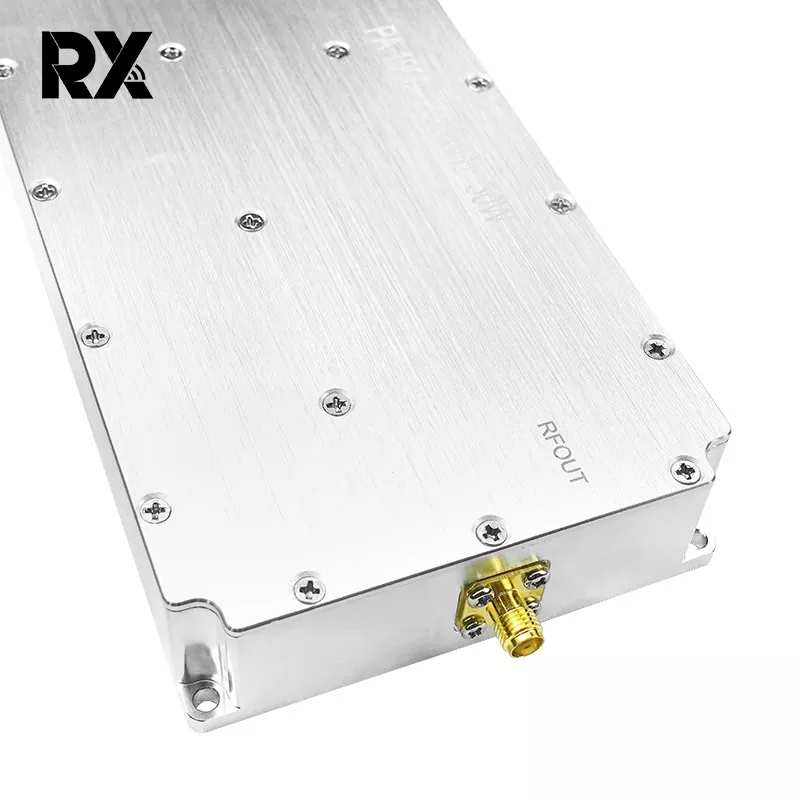

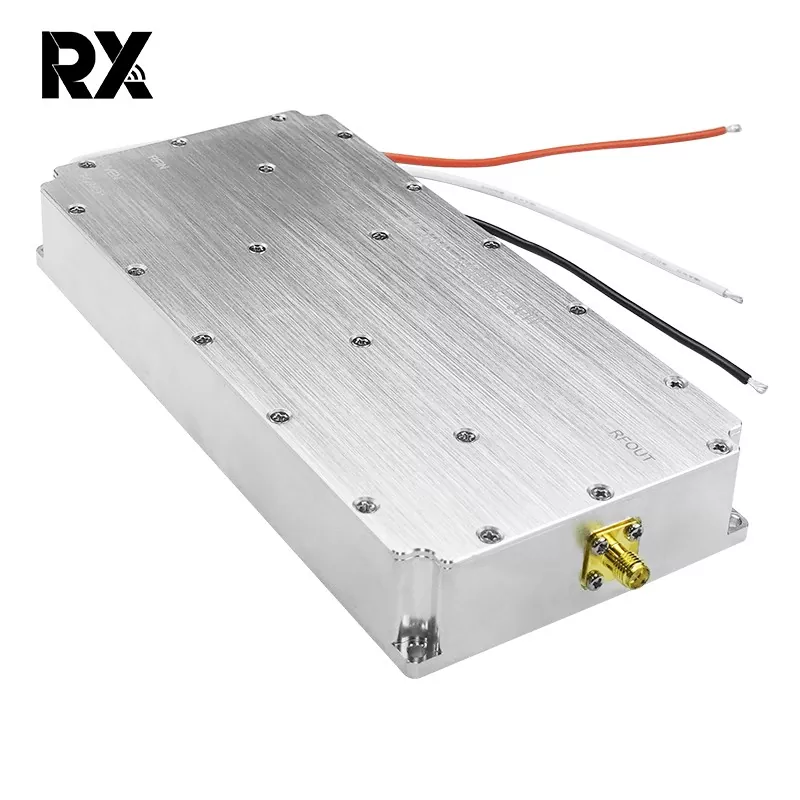

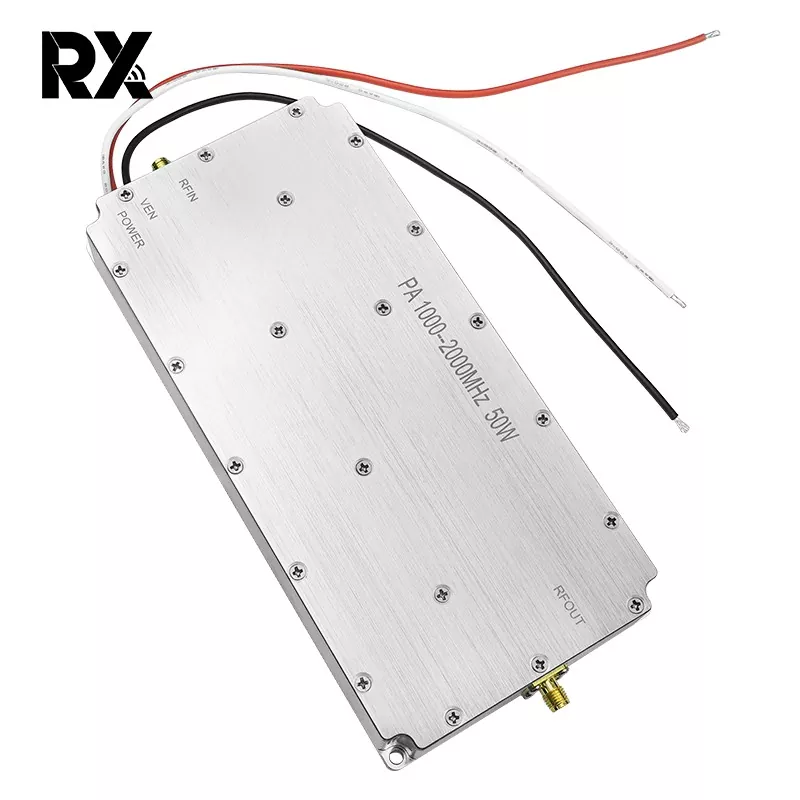

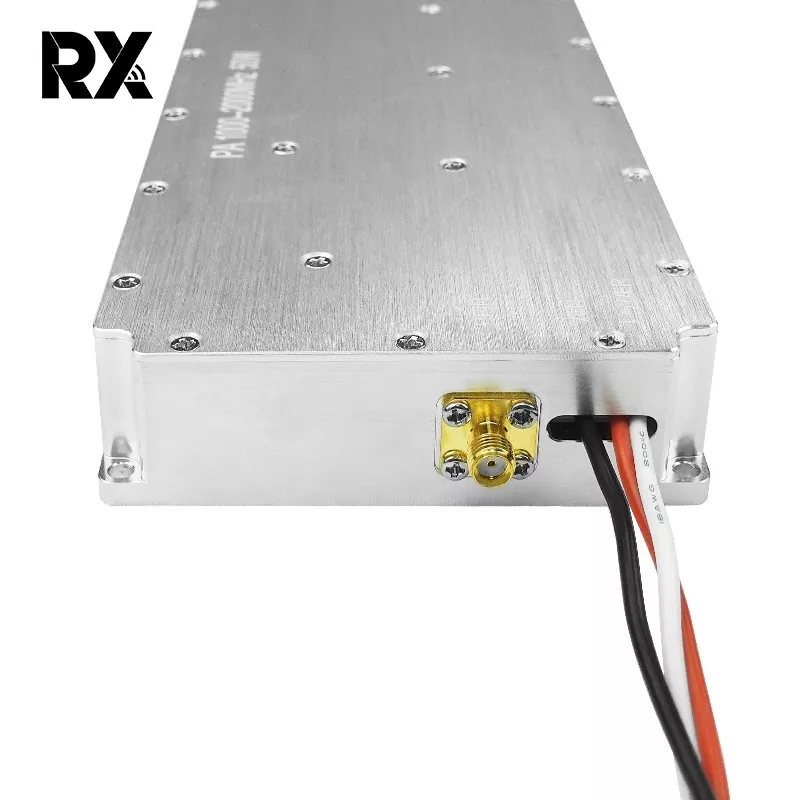

50W 1000-2000MHz signaaliallikata võimsusvõimendi

See on 50 W 1000–2000 MHz signaaliallikata võimsusvõimendi. Selle töötas iseseisvalt välja Shenzhen Rongxin Company. Selle funktsioon on võimendada väikeseid RF-signaale (0–10 dBm) umbes 47 dBm-ni (50 W), pakkudes tagaantennile suure võimsusega ergastust. See on kasulik pikamaa traadita edastuse või elektroonilise sõjapidamise stsenaariumide korral ning on eriti tõhus droonisignaalide segamisel.

Saada päring

Tootekirjeldus

50W 1000-2000MHz signaaliallikata võimsusvõimendi eelised

1. Lairiba disain, mis hõlmab mitut sagedusriba

See 50 W signaaliallikata võimsusvõimendi moodul on spetsiaalselt loodud lairiba tööks, ühe mooduliga katab 1000–2000 MHz, mis välistab vajaduse riistvara asendamise järele sagedusribade jagamisel. Kasutajad saavad ühendada välise signaaliallika ja moduleerida mooduli sagedusriba vastavalt vajadusele, näiteks 700-1000MHz, 1500-1700MHz jne, võimaldades ühe mooduliga lihtsat ümberlülitamist erinevate sagedusalade vahel.

2. Suur võimendus, madalad ajamite nõuded

1000-2000MHz signaaliallikata võimsusvõimendi suure võimendusega 47dB, täisvõimsusega väljund saavutatakse väikese signaalisisendiga 0 dBm, mis nõuab minimaalset ajamvõimsust, seda saab juhtida otse tavaliste DDS-, PLLDRO- või SDR-võimenditega.

3. Alumiiniumkest tagab hea soojuse hajumise

Sellel võimsusvõimendil on alumiiniumist korpus ja see töötab temperatuurivahemikus -40 °C kuni +75 °C, pakkudes suurepärast soojuse hajumist. See vastab soojuse hajumise nõuetele pidevaks ja pikaajaliseks tööks. Sobib kasutamiseks karmides keskkondades, nagu õhus, sõidukile paigaldatud ja kaasaskantavad välirakendused.

4. Mitu kaitset, kõrge stabiilsus

Meie 50W 1000–2000MHz signaaliallikata võimsusvõimendil on mitu kaitset, sealhulgas temperatuurikaitse, VSWR-kaitse ja ülekoormuskaitse. See pakub suurt stabiilsust ja kulutõhusust. Lisateabe saamiseks võtke meiega ühendust.

Toote spetsifikatsioon

Ei.	Üksus	Andmed	Üksus
1	Sagedus	1000-2000	MHz
2	Katsepinge	28-32	V
3	Praegune	6.5	A
4	Väljund	50	W
5	Kasu	47	dB
6	Väljundi stabiilsus	1	dB
7	Sisend stabiilsus	0-10	dB
8	Ühendus	F/ Naine
9	Väljundpistik VSWR	≤1,30 (toite- ja VNA-test puudub)
10	Toitejuhe	Punane+must+Luba juhe
11	Luba juhtimine	Kõrge sees Madal väljas
12	Väliskesta suurus	1948426	mm
13	Kinnitusava	170*78	mm
14	Kaal	733	g
15	Töötemperatuur	-40~+65	℃
16	Väline materjal	Alumiiniumist
17	Vibratsiooni vajadus	Auto koormus OK

Tähelepanu

• Toiteallika stabiilseks tööks on parem kanda umbes 28V 8A, kui ise 4A

• Vajalik on soojuse hajutamise mõõt, sealhulgas termoliim, sobivas suuruses

jahutusradiaator ja jahutusventilaatorid

• Antenn või koormus tuleb kõigepealt ühendada, enne kui toiteallikas on SISSE lülitatud, vastasel juhul on juhe lühike
