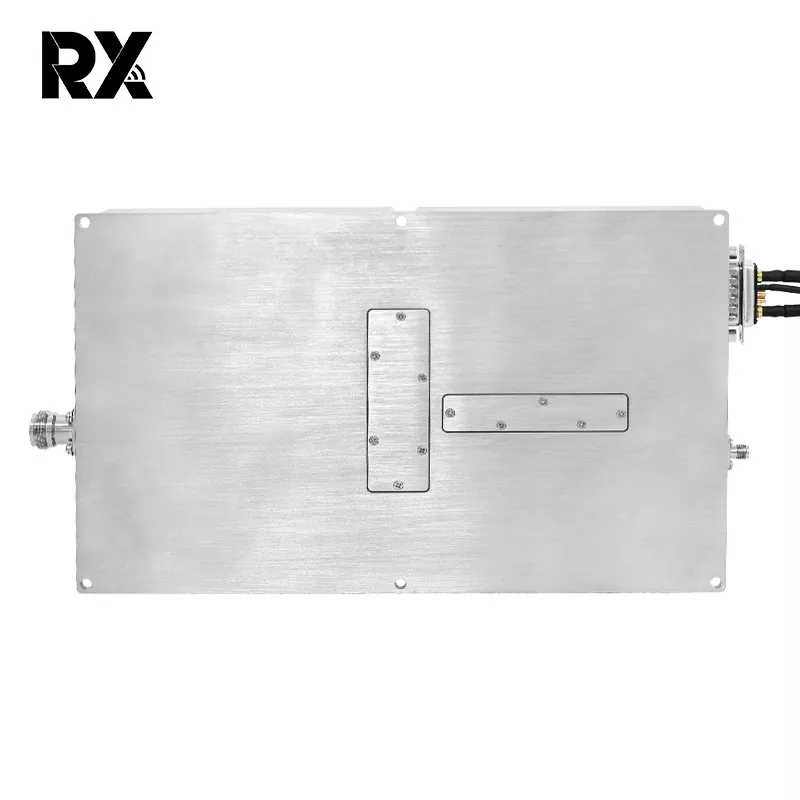

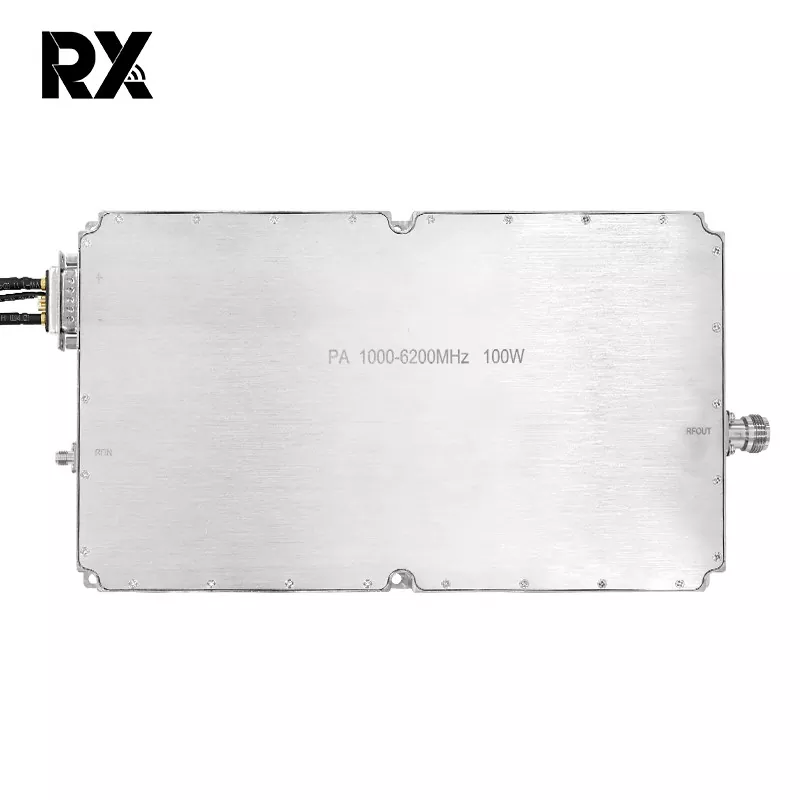

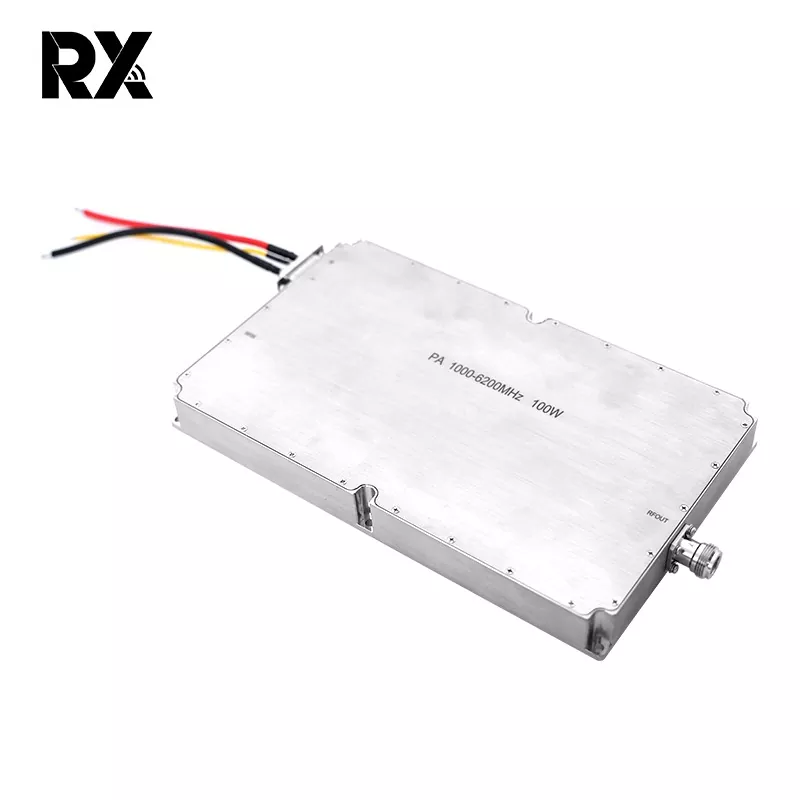

Ülilairiba 1000–6000 MHz suure võimsusega 100 W võimsusvõimendi

Ultra-lairiba 1000–6000 MHz suure võimsusega 100 W võimsusvõimendi on RF-moodul. Üks moodul võib katta 1–6 GHz, välistades vajaduse traditsiooniliste mitmeribaliste lülitusahelate järele, vähendades oluliselt süsteemi suurust ja keerukust. Sobib stsenaariumide jaoks, mis hõlmavad sageduse paindlikkust, sageduse hüppamist või lairibahäireid.

Saada päring

Tootekirjeldus

Ülilairiba 1000–6000 MHz suure võimsusega 100 W võimsusvõimendi

See moodul kasutab GaN tehnoloogiat, saavutades 30% vähem soojuse hajumist kui LDMOS samaväärse 100 W võimsusega, saavutades tõeliselt suure võimsuse ja madala soojuse hajumise, pikendades seega mooduli eluiga. Lisaks oleme trükkplaadile lisanud temperatuurikaitse, koormuse kaitse, ülepingekaitse ja ülekäigukaitse, välistades vajaduse väliste kaitsefunktsioonide järele ja suurendades oluliselt töö efektiivsust.

Erinevalt tavapärastest kitsasriba sagedustest nõuab ülilairiba (1000–6000 MHz) kõrgemaid tehnilisi ja komponentide kvaliteedistandardeid, et saavutada ülilairiba, suure võimsusega ja suure töökindlusega omadused. Ultra-lairiba 1000–6000 MHz 100 W võimsusvõimendi on näidanud silmapaistvat jõudlust kaasaegses mitmeribalises sides, elektromagnetilise ühilduvuse testimises, elektroonilises sõjapidamises ja droonivastastes süsteemides.

1000-6200MHz100W võimsusvõimendi spetsifikatsioon (TC=25℃)

Ei.	Kirjeldus	Sümbol	Min	Tüüp		Max	Üksus	Märkus
1.	Töösagedus	BW	1000			6200	MHz
2.	Sisendvõimsus	Pin		2			dBm
3.	Väljundvõimsus CW	Psat	50.5	51		52.5	dBm	Pidev laine
4.	Võimsuse suurendamine	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Võimsuse suurendamine Tasasus	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Sisend Return Loss	S11		-15			dB
7.	Tööpinge	Vdc	28	28		32	V
8.	Praegune tarbimine	A		17		21.5	A	@ Pout = 110 ~ 180 W
9.	RF-pistiku sisend		SMA, naine

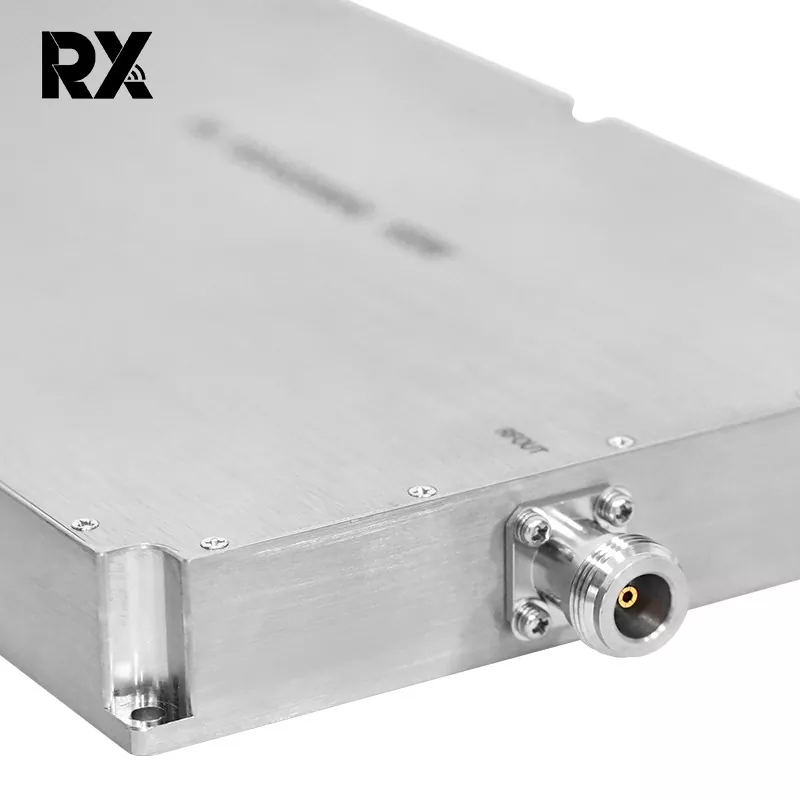

10.	RF-pistiku väljund		N, naine
11.	Kaal			1.9		2	Kg
12.	Pikkus * Laius * Kõrgus		25015025			mm
13.	Maksimaalne sisendvõimsus	PinMax	≤10			dBm

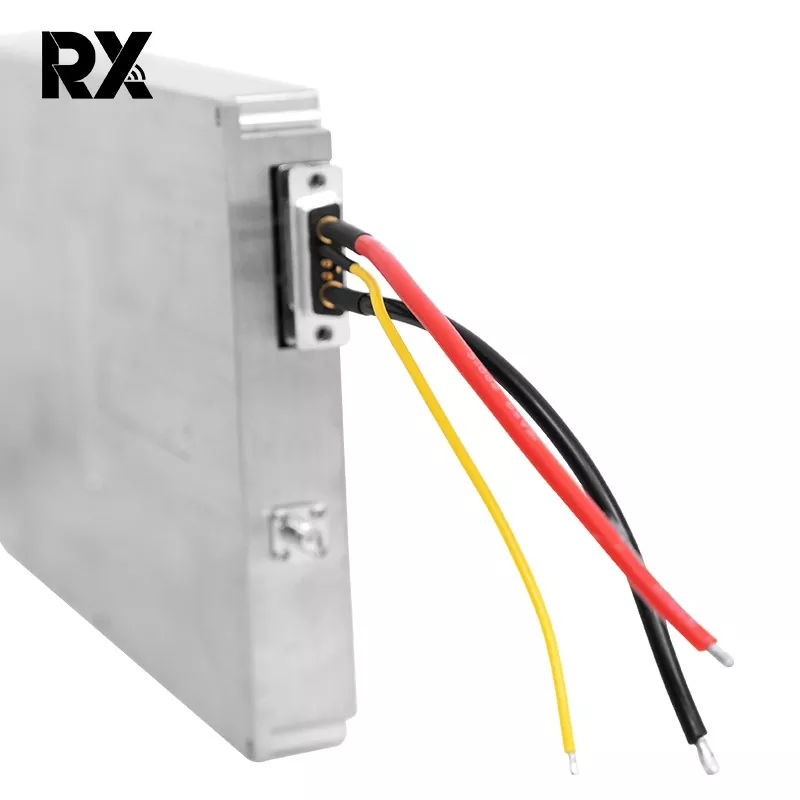

14.	Liidese määratlus (7W2 naine)	VDD	A1		28Vdc
		GND	A2		Maapind
		Ülevoolukaitse	2		Tavaline töö: 0V Ülevoolukaitse: +5V			Ülevoolukaitse @ 25A
		Kaitse ülekuumenemise eest	2		Tavaline töö: 0V Kaitse ülekuumenemise eest: +5V			Ületemperatuur
		Luba	3		5V~Vdd:SEES 0V:VÄLJAS			kaitse @ 100 ℃
		GND	4		Maapind
		osariik	5		Tavaline töö: 0V Riigikaitse: +5V
