Ülilairiba C-riba 4–8 GHz 50 W võimsusvõimendi RF süsteem

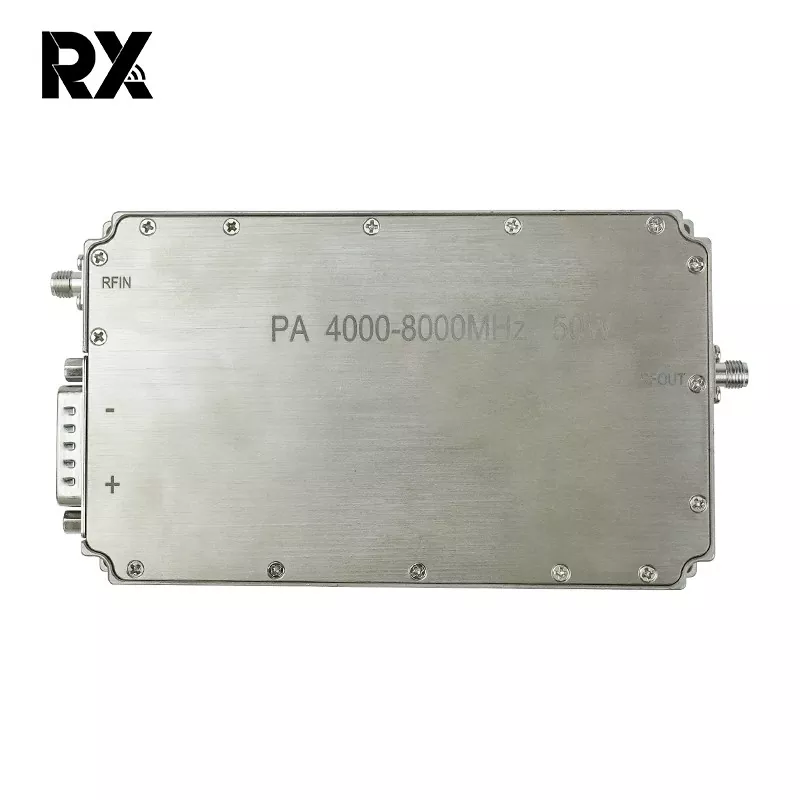

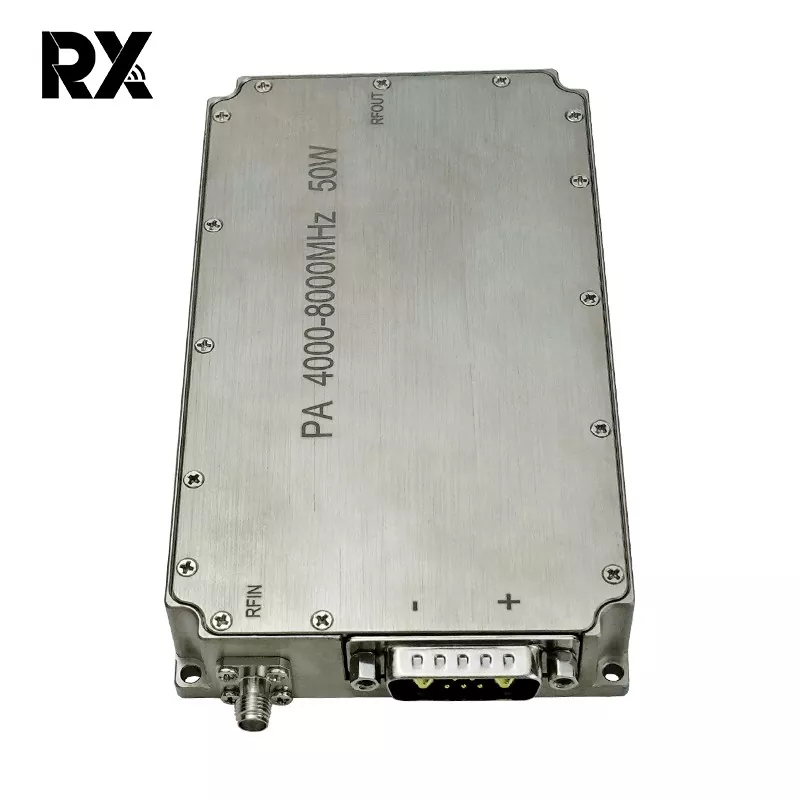

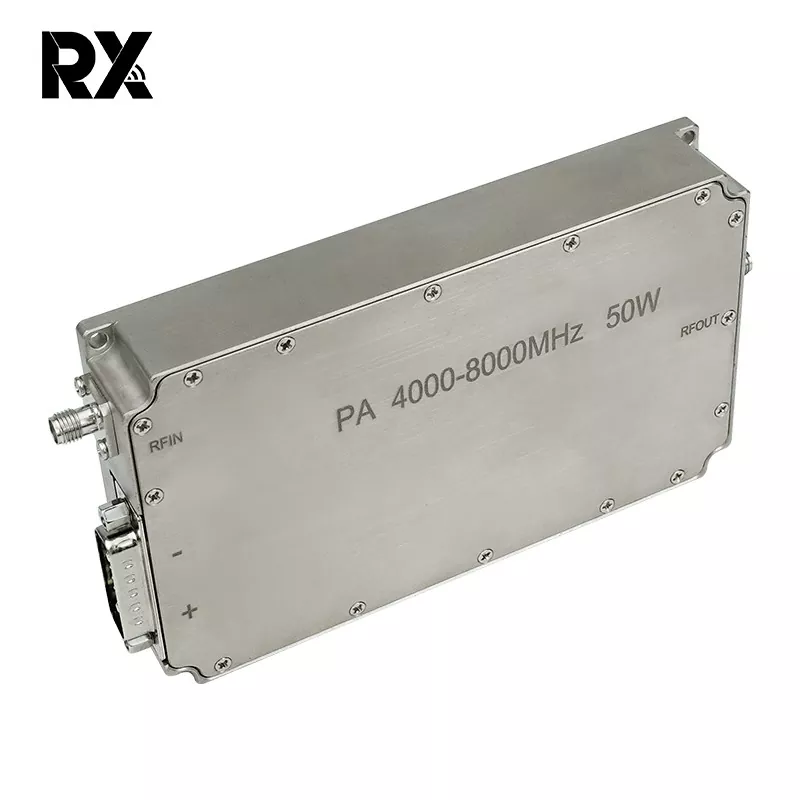

See 50 W lairiba võimsusvõimendi on suure jõudlusega RF-moodul, mis on loodud rakenduste jaoks, mis nõuavad tugevat väljundvõimsust sagedusvahemikus 4 GHz kuni 8 GHz. Kasutades täiustatud GaN (galliumnitriidi) tehnoloogiat, tagab see suure võimsustiheduse, suurepärase efektiivsuse ja usaldusväärse lineaarsuse laia hetkelise ribalaiusega. Võimendi on loodud stabiilsuse, vastupidavuse ja ühtlase jõudluse tagamiseks nõudlikes keskkondades.

Saada päring

Tootekirjeldus

Põhiomadused

Lairiba jõudlus: töötab sujuvalt kogu 4 GHz kuni 8 GHz (C-Band) spektris, ilma et oleks vaja sagedusala vahetada.

Suur väljundvõimsus: annab tüüpilise küllastunud väljundvõimsuse, mis on vähemalt 50 vatti (47 dBm) kogu sagedusalas.

Kõrge võimendus: tüüpiline väikese signaali võimendus 50 dB (minimaalne), tagades tõhusa signaali võimenduse madala võimsusega allikatest.

Suurepärane võimenduse tasasus: ühtlase jõudluse tagamiseks säilitab kogu sagedusvahemikus suurepärase võimenduse tasasuse, tavaliselt ±1,5 dB.

Kõrge kasutegur: sisaldab suure tõhususega disaini, saavutades tavaliselt 30% võimsuse lisatõhususe (PAE), vähendades soojuskoormust ja alalisvoolutarbimist.

Tugev lineaarne jõudlus: pakub kõrget 1 dB tihenduspunkti (OP1 dB), tavaliselt > 47 dBm, toetades nii lineaarset kui ka küllastunud võimendust erinevate modulatsiooniskeemide jaoks.

Integreeritud kaitse ja juhtimine: sisaldab kõikehõlmavaid turvafunktsioone: vastupingekaitse, ületemperatuuri väljalülitamine ja väljundi ülekoormuse / VSWR kaitse. Standardne analoogliides eelpinge juhtimiseks, lubamiseks/keelamiseks (TTL) ja oleku jälgimiseks.

Soojusjuhtimine: loodud tõhusa alusplaadi jahutussüsteemiga, et tagada usaldusväärne töö täiskoormuse tingimustes. Korpuse töötemperatuuri vahemik: -40°C kuni +85°C.

Vastupidav konstruktsioon: majutatud tugevasse, hermeetiliselt suletud metallpakendisse, mis tagab suurepärase varjestuse ja vastupidavuse keskkonnale, sobib sõjaliseks, kosmose- ja tööstusrakenduseks.

Ei.	Kirjeldus	Sümbol	Min	Tüüp	Max	Üksus	Märkus
1.	Töösagedus	BW	4000		8000	MHz
2.	Sisendvõimsus	Pin		0		dBm
3.	Väljundvõimsus CW	Psat	47	48.5	49.5	dBm	Pidev laine
4.	Võimsuse suurendamine	Gp	47		49.5	dBm	@ Pin = 0 dBm
5.	Võimsuse suurendamine Tasasus	△Gp		±1,5		dB	@ Pin = 0 dBm
6.	Väike SignalGain	G	49	50.5	52	dB	@ Pin = -5 dBm
7.	SignalGaini väike tasasus	△G		±2		dB	@ Pin = -5 dBm
8.	Sisend Return Loss	S11		-15		dB
9.	Tööpinge	Vdc	28	28	32	V
10.	Praegune tarbimine	A		6	8	A	@ Pout = 50 ~ 90 W
11.	Töötemperatuur		-40 ℃ ~ + 50 ℃
12.	RF-pistiku sisend		SMA, naine
13.	RF-pistiku väljund		SMA, naine
14.	Kaal			0.439	0.50	Kg
15.	Pikkus * Laius * Kõrgus		1348022			mm
16.	Sisendvõimsus	PinMax	-5		5	dBm

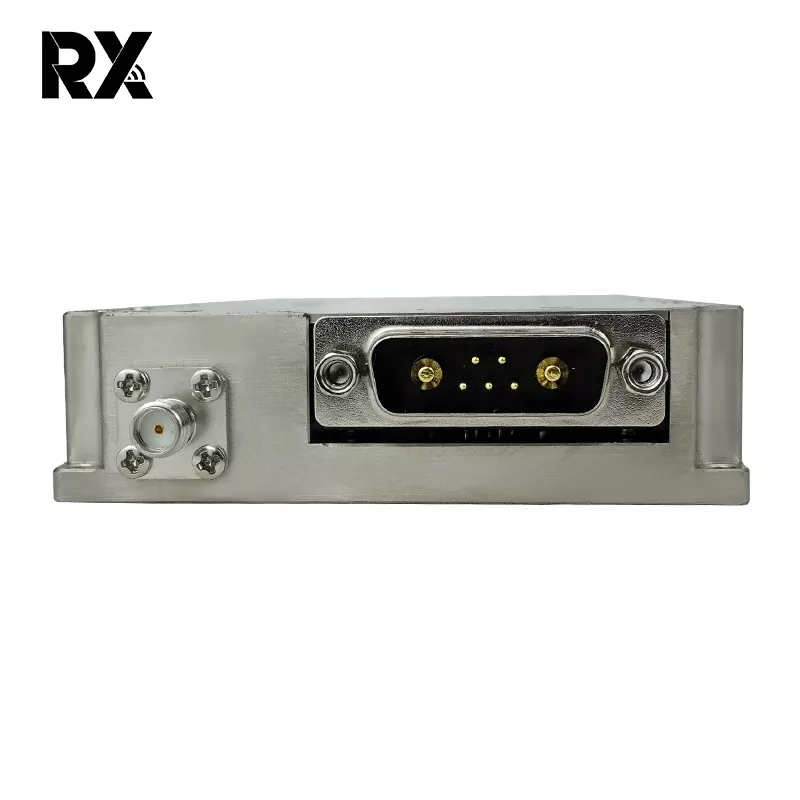

17.	Liidese määratlus (7W2 naine)	VDD	A1	Maapind
		GND	A2	28Vdc
		Praegune tunne	1	Analoogpinge mooduli voolu suhtes 100 mV/A
		Temp Sense	2	Analoogpinge mooduli temperatuuri suhtes 10 mV/℃
		Luba	3	Võimendi lubamine			Võimendi lubamine: TTL Logic High (3,3 V) (Sisemiselt tõmmatud-madal)
		GND	4	Maapind
	Üldmõõde	Märkus. 1、 Üldmõõtmed on ainult viitamiseks； 2、 Suurust saab vastavalt kliendi nõudmistele vastavalt suurendada või vähendada； 3、 Sisendliidese, väljundliidese ja toiteallika liidese asukohti saab muuta vastavalt klientide tegelikele vajadustele；
