Millised on tsirkulatsioonipumpade peamised funktsioonid droonisignaali segajates?

Ringluspumbad mängivad droonide signaali segajates üliolulist rolli, tagades tõhusa signaaliedastuse, isolatsiooni ja tundlike RF-komponentide kaitse. Siin on nende peamised funktsioonid:

1. Signaali suuna juhtimine (isolatsioon)

(1) Ringluspumbad on mittevastastikused seadmed, mis suunavad signaale fikseeritud ahela teel (nt port 1 → port 2 → port 3 → port 1).

(2) Segarites isoleerivad nad edastatava signaali peegeldunud võimsusest, vältides iseeneslikku sekkumist ja parandades segamise täpsust.

2. Kaitske RF-võimendeid

(1) Suure võimsusega segajad genereerivad võimsaid RF-signaale, mis võivad tagasi peegelduda ja saatjat kahjustada.

(2) Ringluspumbad suunavad peegeldunud energia võimendi asemel näivkoormusele (port 3), suurendades süsteemi töökindlust.

3. Mitme kanaliga signaalihaldus

(1) Täiustatud segajad kasutavad tsirkulaatoreid, et lülituda mitme antenni või sagedusriba vahel ilma signaalide lekkimiseta.

(2) Saab samaaegselt segada erinevaid droonide sidelinke (nt juhtimine, video, GPS).

4. Sageduse stabiilsus ja tõhusus

(1) Minimeerib sisestuskadu (kvaliteetsetes tsirkulatsioonipumpades alla 0,5 dB), tagades maksimaalse võimsuse jõudmise antennini.

(2) Toetab lairibaoperatsiooni (nt 1–6 GHz), mis on erinevate droonisageduste katmiseks ülioluline.

5. Integreerimine teiste komponentidega

(1) Seotakse sageli isolaatoritega soovimatute peegelduste edasiseks summutamiseks.

(2) Kasutatakse MIMO (Multiple Input Multiple Output) segamisseadmetes keeruka signaali marsruutimise haldamiseks.

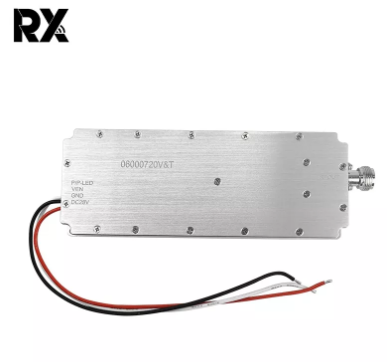

GaN 100W digitaalse signaali võimendi moodul ringkaitsega

Miks on tsirkulatsioonipumbad hädavajalikud?

Ilma tsirkulatsioonipumpadeta kannatavad segajad järgmiste probleemide all:

❌ Signaali tagasiside häirib edastamist

❌ Võimendid põlevad peegeldunud võimsuse tõttu läbi

❌ Energiakadu vähendab ummistusala

Näide: 10-kanalilises droonisegamisseadmes tagab tsirkulatsioonipump, et iga kanal töötab iseseisvalt ilma läbirääkimisteta, parandades sõjalise või kriitilise infrastruktuuri kaitse töökindlust.

Parima jõudluse saavutamiseks peaks segaja tsirkulatsioonipumbal olema:

✔ Kõrge isolatsioon (>20 dB)

✔ Madal VSWR (<1,5:1)

✔ Termiline stabiilsus (välistingimustes kasutamiseks)
