Millist tüüpi antenn on parem?

Sellele, milline antenn on parem, pole ühest vastust, kuna parim valik sõltub erinevatest teguritest, nagu rakendus, sagedusriba, keskkond ja konkreetsed nõuded. Siin on mõned levinumad antennitüübid ja stsenaariumid, mille puhul need kipuvad hästi toimima.

1. Dipoolantennid

(1) - Eelised:

- Lihtne disain ja madal hind: dipoolantenne on suhteliselt lihtne ehitada ja need on kulutõhusad. Need koosnevad kahest juhtivast elemendist (tavaliselt juhtmetest) ja neid kasutatakse laialdaselt põhirakendustes, nagu FM-raadiovastuvõtjad ja mõned lihtsad traadita sideseadmed.

- Ühetasandiline omnidirectional: nad kiirgavad ja võtavad vastu signaale mitmesuunalise mustriga dipoolelementidega risti olevas tasapinnas. See muudab need sobivaks rakendustes, kus signaale tuleb vastu võtta või edastada ühtlaselt kõikides suundades ümber antenni sellel tasapinnal, näiteks kohalikes piirkondades, kus soovite raadiosignaaliga katta ringikujulise ala.

(2) – Puudused:Võrreldes teist tüüpi antennidega on neil suhteliselt väike võimendus, mis tähendab, et need ei pruugi sobida kaugsideks või suurte häiretega keskkondadesse.

2. Yagi antennid

(1) - Eelised:

- Kõrge suunatavus: Yagi antennidel on kitsas kiirgusmuster, mis fokusseerib signaali kindlas suunas. See annab neile suurema võimenduse, muutes need kasulikuks rakendustes, mis nõuavad signaalide edastamist või vastuvõtmist pikkade vahemaade tagant kindlas suunas, näiteks punkt-punkti sideühendused (nt kahe hoone vahel).

- Kompaktne suurus: need on nende pakutava võimenduse jaoks suhteliselt kompaktsed, mistõttu on need kasulikud olukordades, kus ruumi on vähe, kuid vaja on head jõudlust.

(2) – Puudused:Nende suunatav olemus tähendab, et need peavad olema täpselt suunatud signaaliallikale või sihtkohale. Kui orientatsioon on vale, võib jõudlus oluliselt langeda.

720–1020 MHz 14 dBi Yagi suundantenn

3. Patch Antennas

(1) - Eelised:

- Madal profiil: plaastriantennid on tasased ja neid saab hõlpsasti integreerida selliste seadmete pinnale nagu nutitelefonid, sülearvutid ja tahvelarvutid. Nende madala profiiliga disain muudab need kasulikuks rakendustes, mis nõuavad kompaktset ja märkamatut antenni.

Kaip veiks RF signalo trukdymo įrenginys? – Naujienos – Shenzhen Rongxin Communication Co., Ltd.

- Mitmeribaline võimalus: mõned plaastriantennid võivad olla kavandatud töötama mitmel sagedusribal, mis on kasulik seadmete jaoks, mis peavad toetama erinevaid traadita ühenduse standardeid (nt WiFi sagedusalas 2,4 GHz ja 5 GHz).

(2) – Puudused:Nende võimendus on üldiselt väiksem kui muud tüüpi antennidel ning optimaalse jõudluse saavutamiseks võib vaja minna keerukamaid projekteerimis- ja tootmisprotsesse.

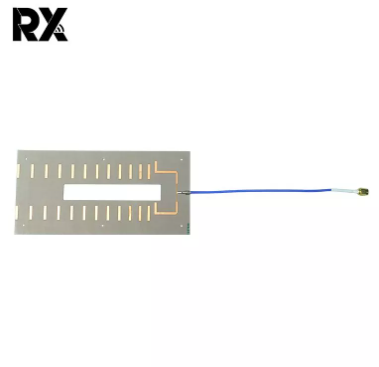

5,8G 45°18dBi täiustatud suunaga PCB-antenn

4. Spiraalsed antennid

(1) - Eelised:

- Ringpolarisatsioon: spiraalsed antennid võivad toota ringikujuliselt polariseeritud signaale, mis on kasulik rakendustes, kus saate- ja vastuvõtuantennide suund võib muutuda, näiteks satelliitside või mitmeteelise levimise keskkonnad. Ringpolarisatsioon võib vähendada signaali tuhmumise ja antenni orientatsiooni muutustest põhjustatud häirete mõju.

- Lai ribalaius: neil võib olla suhteliselt lai ribalaius, mis võimaldab neil töötada erinevatel sagedustel ilma jõudlust oluliselt halvendamata.

(2) – Puudused:Nende projekteerimine ja tootmine võib olla keerulisem kui mõned lihtsamad antennid ning nende jõudlus võib olla tundlik füüsilise suuruse ja ehitusdetailide suhtes.

Ringpolarisatsiooniga mitmesuunaline antenn

Kokkuvõttes sõltub "parem" antennitüüp teie konkreetsetest vajadustest.
